벨트 및 폴리 설계자료타이밍벨트의 설계
페이지 정보
- 조회 440회
- 작성일 23-02-15 15:18
본문

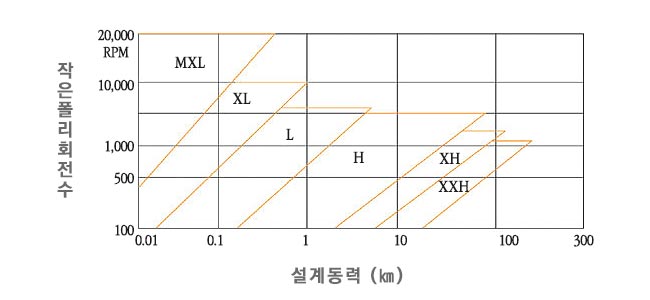

벨트 타입 선정표
설계시 타이밍벨트의 구동의 선정방법
- 먼저 구동 조건을 결정한다. (동력, 부하, 속비, 중심거리, 부가적 특수 조건 등)
- 위의 도표를 이용하여 벨트 타입을 결정한다.
- 풀리의 컴비네이션을 결정한다.
- 벨트를 결정한다.
설계시 타이밍벨트의 구동의 선정방법
1. 먼저 구동 조건을 결정한다. (동력, 부하, 속비, 중심거리, 부가적 특수 조건 등)
2. 위의 도표를 이용하여 벨트 타입을 결정한다.
3. 풀리의 컴비네이션을 결정한다.
4. 벨트를 결정한다.
2. 위의 도표를 이용하여 벨트 타입을 결정한다.
3. 풀리의 컴비네이션을 결정한다.
4. 벨트를 결정한다.
1) 잠정적인 중심거리(C¹)를 사용하여 벨트길이를 계산한다.
2) 계산한 벨트의 근사치에 가장 가까운 표준 벨트를 선택한다.
3) 정확한 중심거리를 계산한다.
2) 계산한 벨트의 근사치에 가장 가까운 표준 벨트를 선택한다.
3) 정확한 중심거리를 계산한다.
타이밍벨트 손상의 원인과 대책
| 상 황 | 원 인 | 대 책 |
|---|---|---|
| 벨트 측면의 과도한 마모 | 두 축의 평행도 불량 | 구동중심을 수정한다 |
| Frange의 손상 | Frange의 수정이나 교체 | |
| 벨트 치(이빨)의 과다 마모 | 과부하일 경우 | 설계를 변경 |
| 벨트가 지나치게 당겨져있음 (과초장력) | 초장력을 낮춘다 | |
| 벨트 치의 깍임 | 과소 풀리 | 재설계한다 |
| 맞물림 치가 거의 없을 때 | T.I.M을 증가시킨다 | |
| 충격적인 부하가 걸릴 때 | 벨트폭을 넓힌다 | |
| Tension 기능이 제대로 안됨 | 과부하일 때 | 설계를 변경 |
| 보관/설치시 코드가 손상된 경우 | 적절한 보관 및 설치 | |
| 충격적인 부하가 걸릴 때 | 벨트 폭을 넓힌다 | |
| 벨트 이면의 균열 | 과소 풀리 | 재설계를 한다 |
| 순환온도가 너무 낮을 때 (-30℃이하) | 온도를 -30℃ 이상으로 한다 | |
| 풀리치의 과다 마모 | 과부하시 | 설계를 점검 |
| 과초장력시 | 초장력을 낮춘다 | |
| 풀리의 재질이 연질일 때 | 높은 경도의 풀리로 재가공 | |
| 소음이 높다 | 두 죽의 평행도 물량 | 풀리 정렬의 수정 |
| 벨트의 과초장력 | 초장력을 낮춘다 | |
| 과부하 시 | 설계 재검토 | |
| 풀리에 비해 벨트폭이 넓을 때 | 설계 재검토 | |
| 벨트와 폴리의 취합 불량 | 풀리의 치절면 점검 |
